Семиполосный эквалайзер с активными фильтрами
Аудио схемы

Семиполосный эквалайзер с активными фильтрами

Автор internum


Применение в эквалайзерах активных полосовых фильтров позволяет увиличить эквивалентную добротность фильтров, а значит, уменьшить их полосу пропускания и увеличить крутизну спада. Это в свою очередь позволяет увеличить количество регулируемых интервалов и сконструировать так называемый графический эквалайзер.

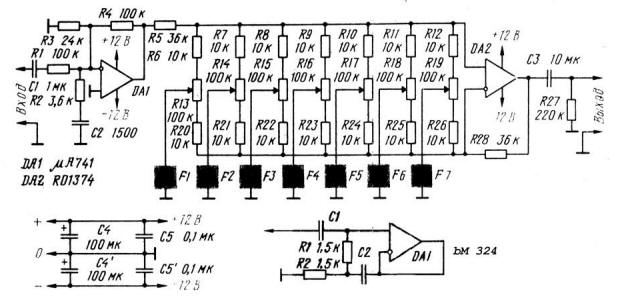

Ниже приведен вариант эквалайзера с семью полосами регулирования и глубиной регулирования +-15 дБ на всех частотах. Номинальная величина входного сигнала 250 мВ. Операционный усилитель DA1 выполняет роль нормирующего усилителя. В цепи обратной связи операционного усилителя DA2 включены фильтры F1 - F7 с центральными частотами 40,100,270, 700, 2000, 5000,12500 Гц.

Схема фильтра выделена на отдельном рисунке. Ширина полосы фильтра определяется параметрами двухзвенной RC - цепи. Для более точной настройки фильтров каждый из конденсаторов фильтра составлен из двух конденсаторов (кроме конденсатора С1 фильтра F5). Включение конденсаторов параллельно, исключение составляют конденсаторы С2 фильтров F1 и F2, в которых конденсаторы включены последовательно (возможно

использование оксидных конденсаторов со встречным включением). Значения конденсаторов для полосовых фильтров приведены в таблице. Знаком + отмечены конденсаторы, соединенные параллельно, знаком -- конденсаторы, соединенные последовательно. Полное описание эквалайзера приводится в [49].

Фильтр

Частота, Гц

С1

С2

1

40

1 + 0,022 мк

22-Юмк

2

100

0,22 + 0,22 мк

10мк-3,3мк

3

270

0,1 + 0,068 мк

0,47 + 0,47 мк

4

700

0,033 + 0,033 мк

0,33 + 0,033 мк

5

2000

0,022 мк

0,1 +0,027 мк

6

5000

6800 + 2200 пф

0,047 + 3000

7

12500

3300 + 240 пф

10000 +1000 пф
