Шумоподавляющий фильтр

Автор internum

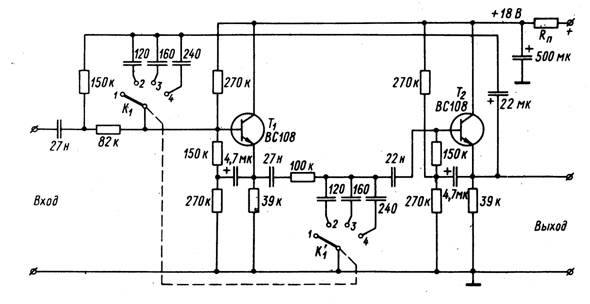

Схема фильтра составлена из двух транзисторов типа ВС108, включенных с общим коллектором, и двух RC цепей, одна из которых находится в цепи обратной связи .

Переключатель К1 позволяет выбирать три различные частоты среза - 16, 12 и 7 кГц. Первое положение исключает действие фильтра шума и превращает его в фильтр для подавления рокота с частотой среза 45 Гц. Можно выбрать и другие частоты среза соответствующим подбором конденсаторов.

Коэффициент передачи по напряжению схемы равен 0,95, а коэффициент нелинейных искажений на частоте 1000 Гц составляет 0,1%. Высокое входное сопротивление (около 1,7 МОм) и низкое выходное обеспечивает удобное включение схемы между предусилителем и оконечным усилителем. Более полно фильтр описывается в [60].

Шумоподавляющий фильтр

Схема: Шумоподавляющий фильтр
