Радиопередатчик "Сигнал - 1”

Автор internum


Радиопередатчик предназначен для работы в составе системы радиоуправления моделями и игрушками " Сигнал - 1". Он излучает импульсно - модулированные радиочастотные сигналы. Задающий генератор собран на транзисторе VT2, коллекторный контур которого L4,C4, C6 настроен на частоту 27,14 МГц. Усилитель мощности выполнен на транзисторе VT1. В качестве модулятора используется мультивибратор на транзисторах VT3, VT4. Контур L1, С1, С2 применен для оптимального согласования с антенной, в качестве которой используется проволочный штырь длиной 30 см. Катушка L4 наматывается на каркасе диаметром 7 мм с ферритовым подстроечником диаметром 2,8 и длиной 12мм проводом ПЭЛШО 0,18мм и содержит 8,5 витков. Катушка L1 - на таком же каркасе без сердечника , в ней 10 витков этого же провода. Дроссели L2, L3 стандартные, типа ДПМ-0,1. Подробное описание системы радиоуправления приводится в [3] и [4].

Радиопередатчик "Сигнал - 1”

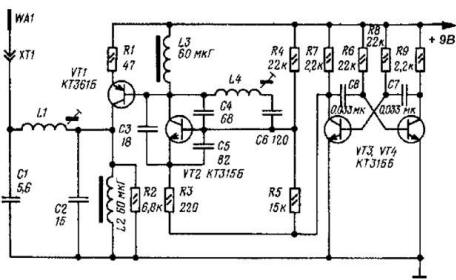

Схема: Радиопередатчик "Сигнал - 1”
