Карманный приемник с KB диапазоном

Автор internum

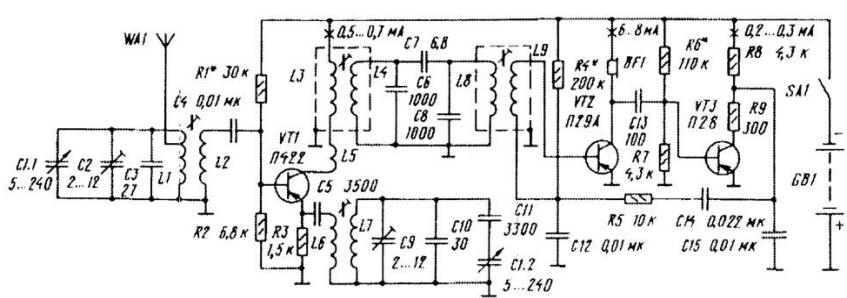

Этот KB приемник расчитан на прием радиостанций вещетельных KB диапазонов 19, 25,31,41 м. Прием ведется на штырьевую антенну WA1, подключенную к части витков катушки входного контура L1, С1, С2, СЗ. Катушка L1 через катушку L2 связана с каскадом преобразователя частоты, совмещенным с гетеродином, который выполнен на транзисторе VT1. Контур гетеродина образован катушкой L7 и конденсаторами С9, С11 и С1.2. Избирательность приемника по промежуточной частоте обеспечивается двухзвенным фильтром сосредоточенной селекции (ФСС), звенья которого L4, С6 и L8, С8 слабо связаны друг с другом через конденсатор С7. Через катушку связи L9 сигнал ПЧ поступает с ФСС на вход апериодического усилителя, собранного на транзисторе VT2. Функция нагрузки этого каскада выполняет катушка телефонов BF1. Детектируется сигнал ПЧ детектором на транзисторе VT3. После детектирования сигнал 34 поступает на базу транзистора VT2 усилителя ПЧ, который выступает в этом случае в роли усилителя звуковой частоты. Фильтрующая цепочка R5, С14 развязывает выход детектора и вход рефлексного каскада на транзисторе VT2. Чтобы колебания звуковой частоты не попадали на вход детектора, между ними включен конденсатор С13. Кроме указанных на схеме, в преобразователе частоты могут работать транзисторы П403, П423 с любыми буквенными индексами и П416А. В усилителе ПЧ транзисторы ГТ308Б, в детекторе П401, 402, 423 с любыми буквенными индексами. Катушки входного L1, L2 и гетеродинного L6, L7 контуров намотаны на полистироловых каркасах диаметром 6,5 и длиной 10 мм снабженных подстроечниками с ферритом 100НН.

Катушка входного контура L1 содержит 17 + 6 витков провода ПЭЛ 0,44 , L2 - 2,5 витка провода толщиной 0,2мм . Катушки гетеродинного контура L5, L6 состоят соответственно из 10 и 4,5 витков провода ПЭЛШО 0,2, а катушка L7 из 22 витков провода ПЭЛ -1 0,44. Катушки ФСС применены готовые от радиоприемника «Селга 404», но их можно изготовить самостоятельно. Для этого потребуется броневые магнитопроводы диаметром 86мм из серии 600НН с трехсекционными полистироловыми каркасами. Катушки L4, L8 должны содержать по 70, L3 - 50, a L9-10 витков провода ПЭВ 0,1. Конденсатор С7 может быть взят в этом случае емкостью 12 пф. В качестве телефона применен ТМ4 , телескопическая антенна от приемника "Олимпик". Описание приемника и печатная плата приводятся в [61].
