УКВ радиоприемник на КХА-058

Автор internum


На базе КХА-058 был сделан УКВ радиоприемник, схему которого представлена вашему вниманию. Приемник был задуман для работы на наушники от плеера. Он минимальных размеров и удобен для переноски в нагрудном кармане куртки, рубашки. Так как микросхема потребляет сравнительно большой ток (8.... 14 мА), в качестве источника питания применены три цилиндрические батарейки размером 14x50 мм. Остальная часть схемы была выбрана с учетом пониженного напряжения питания и малого потребления тока. В качестве УНЧ использовалась микросхема К538 УНЗА Она

обеспечивает достаточную мощность на нагрузке. Для согласования микросхемы с низкоомной нагрузкой необходимо включить последовательно с ней резистор 100 Ом. Для работы на громкоговоритель можно применить микросхему К157УД1. Обе микросхемы сохраняют работоспособность при снижении напряжения питания до 3 В. Для перестройки приемника по диапазону используется варикап КВ134АТ (можно использовать

УКВ радиоприемник на КХА-058

КВ132АТ), который включается в контур гетеродина через разделительный конденсатор. В качестве такого конденсатора используется свободный конденсатор микросхемы между ее третьей и четвертой ножками Для стабилизации опорного напряжения варикапа служит схема микромощного стабилизатора на трех транзисторах. Транзистор VT3 должен быть германиевым. Все это немного усложняет схему, ноделает ее значительно экономичнее и стабильнее. Коэффициент стабилизации составляет примерно 10. Напряжение стабилизации можно изменять от 1,5 В до 2 В без заметного ухудшения коэффициента стабилизации, подбирая резистор R7. При номиналах, указанных на схеме, опорное напряжение составляет 2 В. Катушка индуктивности в контуре гетеродина содержит 14 витков провода ПЭВ 0,4 мм, намотанных виток к витку на ребристом каркасе 6x6 мм с ферритовым подстроечником диаметром 3 мм. Элементом настройки является резистор R6 типа СПЗ-36 и т.п. Такой резистор удобен тем, что он миниатюрный, многооборотный и имеет ползунок с меткой, которую можно использовать в качестве шкалы.

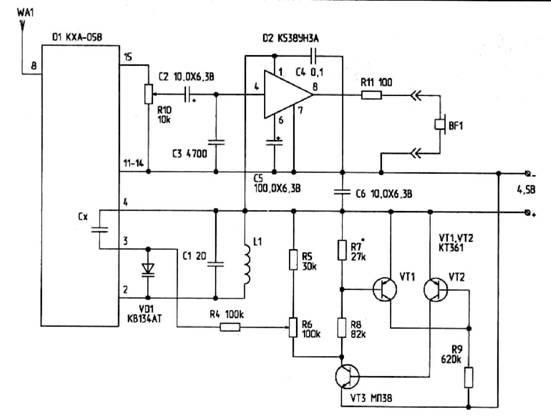

Схема: УКВ радиоприемник на КХА-058
