Преобразователь напряжения

Автор internum

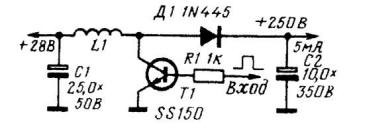

На рисунке представлена принципиальная схема простого преобразователя напряжения. С его помощью можно получить выходное напряжение в пределах 150- 450 В при мощности около 1 Вт. КПД преобразователя составляет примерно 75%. Работает устройство следующим образом. Когда транзистор под действием тактовых импульсов, подаваемых на его базу, открыт, в катушке индуктивности накапливается энергия в виде магнитного поля. При закрывании транзистора на коллекторе возникает импульс напряжения, пропорциональный скорости спада тока в катушке, который передается на конденсатор С2. При частоте тактовых импульсов 1 кГц напряжение на выходе составляет 250 В (входное напряжение 28 В). Индуктивность катушки - 600 мкГ. В преобразователе напряжения можно использовать транзистор 2Т704Б. Конденсатор С2 должен иметь очень небольшой ток утечки. Диод Д1 должен выдерживать обратное напряжение не менее 600 В.

Преобразователь напряжения

Схема: Преобразователь напряжения
