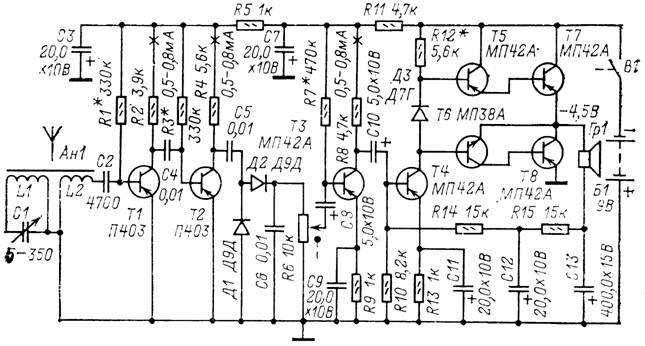

Усилитель высокой частоты этого приемника выполнен на транзисторах VT1 и VT2. С выхода УВЧ сигнал поступает на детектор (VD1 , VD2 ), затем с регулятора громкости R6 - на вход трехкаскадного УНЧ.

В первом каскаде УНЧ работает транзистор VT3, включенный по схеме с общим эмиттером. Смещение на него подается с резистора R7, резистор R8 служит нагрузкой. Через конденсатор СЮ сигнал НЧ поступает на базу VT4, а с нагрузки этого каскада - на двухтактный усилитель мощности ( VT5 - VT8) , нагруженный на динамик ГР1. Элементы R14, R15, С12 образуют цепь ООС по постоянному току, стабилизирующую режим работы усилителя мощности. Транзисторы VT1- VT2 можно применить любые из серии П401...403, П416 с максимальным коэффициентом усиления. Остальные транзисторы - любые маломощные низкочастотные. Сопротивление головки Гр1 около 8 Ом. Подробности монтажа и настройки приемника описаны в [14].
