Простой приемник на К174ХА10

Автор internum

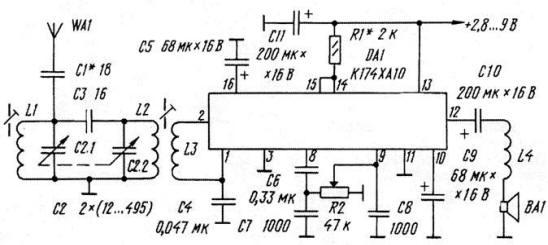

Приемник обеспечивает прием сигналов радиостанции в диапазоне СВ. Чувствительность его сравнима с чувствительностью супергетеродина. Сигнал принятой антенны V1 через конденсатор связи С1 поступает на полосовой фильтр L1,C2,1, L2, СЗ, С2,2 перестраиваемой конденсатором переменной емкости С2. Фильтр повышает избирательность приемника по соседнему каналу Выделенный фильтр радиочастотного сигнала через катушку связи L3 подается на вход микросхемы ДА1. Усиленный РЧ сигнал выделяется на нагрузочном резисторе R1 подключенному к выводу 15 микросхемы ДА1 и поступают далее на вход детектора вывод 14. Подетектированный сигнал с выводом 8 через конденсатор С6 подводится к регулятору громкости функции которого выполняют резистор R2. А с выхода усилителя через разделительные конденсаторы СЮ и катушку L4 на громкоговоритель. Конденсатор С5 выполняет функцию развязки системы АРУ. Он необходим для того, чтобы АРУ срабатывал только при медленных изменениях сигнала на входе приемника , а не от пиковых значениях. Конденсаторы С7, С8 фильтруют высокочастотные составляющие продетектированного сигнала, С9 блокирует цепь обратной связи усилителя звуковой частоты. Описание приемника и рисунок печатной платы приведены в [ 65 ].

Простой приемник на К174ХА10

Схема: Простой приемник на К174ХА10
Версия для печати: Print version
