Простой стабилизатор напряжения с защитой от КЗ

Автор internum


Стабилизатор обеспечивает на нагрузке регулируемое напряжение от 15 до 38В при номинальном напряжении с выпрямителя 42В. Ток нагрузки - до ЗА. Коэффициент стабилизации - не менее 300, амплитуда пульсации выходного напряжения - не болев 5 мВ.

Низкое выходное сопротивление обусловлено наличием цепи обратной связи по току. Напряжение обратной связи снимается с резистора R7 и поступает в цепь базы транзистора Т2. Трансформатор питания стабилизатора мощностью около 100Вт. Транзистор Т1 можно использовать типов КТ803Д, КТ808Д. Т2 - любой из серии ГТ321. Транзистор Т1 следует устанавливать на радиатор, способный рассеивать до 70Вт тепловой мощности. Если при уменьшении выходного напряжения соответственно уменьшить напряжение, поступающее с выпрямителя, размеры радиатора можно существенно уменьшить.

Простой стабилизатор напряжения с защитой от КЗ

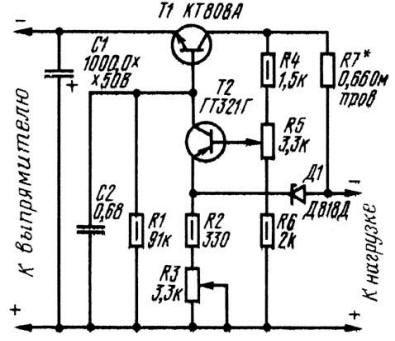

Схема: Простой стабилизатор напряжения с защитой от КЗ
Версия для печати: Print version

2782 17 March 2007
